犁刀搅拌机是一种新型粉体混合设备。根据材质可分为不锈钢犁刀混合机和碳钢犁刀混合机;根据结构类型可分为卧式犁刀混合机和多功能犁
刀混合机。
产品特性:

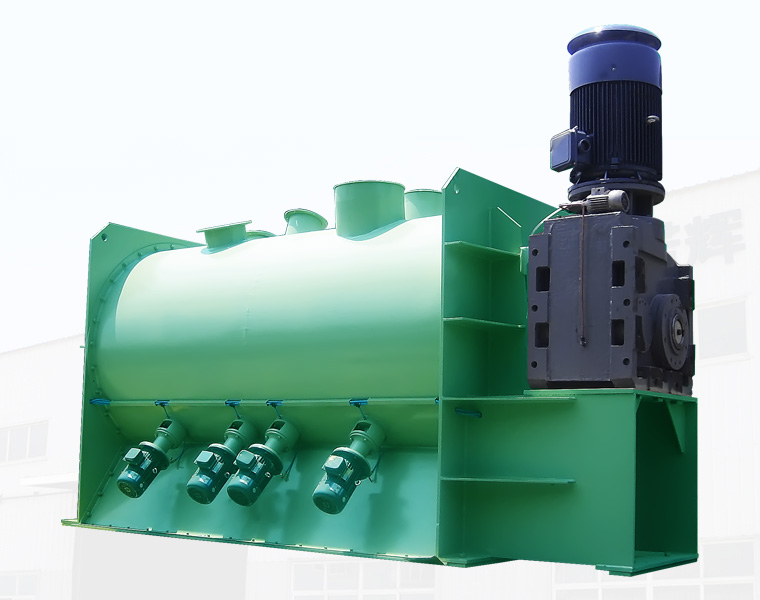

1. 卧式犁刀混合机由传动部分、卧式筒体、犁刀组轴、飞刀组、出料阀、喷漆装置等组成;
2. 传动部分包括带电机摆线针轮减速机、联轴器,主要把电机的运动变为需要的速度和扭矩传给复杂刀轴;
3. 卧式筒体由钢板卷制而成,作盛物料用,筒体上开有若干孔,供进出料,观察用,犁刀轴支撑座固定在筒体二端的盖板上;
4. 犁刀组轴由犁刀、犁刀臂和主轴组成,犁刀用犁刀臂安装在主轴上,并作为哈夫结构,便于拆装;
5. 飞刀组由多把飞刀组成,通过电机直接驱动,安装在筒体侧面,防止粉尘进入轴承,飞刀轴采用多道密封结构;
6. 出料阀装在筒体的底部(连续出料除外),用于关闭和放出物料,其工作是通过手柄和四连杆机构来实现的;
7. 喷漆装置固定在筒体圆周上,喷嘴采用农用喷头,喷散效果好;
8. 卧式犁刀混合机广泛应用于化工、涂料、医药、食品、饲料、燃料、冶金、矿山等行业的固固(即粉体内添加液体)混合,以及湿造粒、干燥、浓
缩等复合工艺。
犁刀混合机内的犁刀随主轴旋转使物料沿筒臂作径向圆周湍动,同时径向物料沿线流经飞刀组,被高速旋转的飞刀抛散,不断更迭、复合,使物料在
较短时间内达到混合均匀。
型号 | 搅拌功率 | 转速 | 容积 | 装载系数 | 外形尺寸 | 重量 |
kW | rpm | L | mm | kg | ||
NWLH-100 | 3 | 50 | 100 | 0.4~0.6 | 1780×460×750 | 430 |
NWLH-300 | 4 | 50 | 300 | 0.4~0.6 | 2450×680×1030 | 920 |
NWLH-500 | 7.5 | 50 | 500 | 0.4~0.6 | 2770×780×1150 | 1100 |
NWLH-1000 | 11 | 50 | 1000 | 0.4~0.6 | 3300×980×1400 | 1800 |
NWLH-2000 | 18.5 | 47 | 2000 | 0.4~0.6 | 3580×1200×1750 | 2500 |
NWLH-3000 | 22 | 43 | 3000 | 0.4~0.6 | 4600×1400×1950 | 3200 |
NWLH-4000 | 30 | 43 | 4000 | 0.4~0.6 | 5000×1560×2100 | 4800 |
NWLH-5000 | 37 | 33 | 5000 | 0.4~0.6 | 5240×1670×2220 | 5500 |
NWLH-6000 | 45 | 33 | 6000 | 0.4~0.6 | 5690×1730×2300 | 8700 |
NWLH-8000 | 45 | 28 | 8000 | 0.4~0.6 | 5970×1950×2600 | 9400 |
NWLH-10000 | 55 | 28 | 10000 | 0.4~0.6 | 6420×2050×2750 | 9750 |
NWLH-12000 | 55 | 28 | 12000 | 0.4~0.6 | 6860×2150×2950 | 10700 |
NWLH-15000 | 55 | 28 | 15000 | 0.4~0.6 | 7250×2370×3100 | 11000 |
主要应用在干粉砂浆、干粉砂浆、干混砂浆、预拌砂浆、建筑砂浆、防水材料、涂料、电池、电子元件、化工、医药食品、饲料、外加剂等行业的固
固(粉体对粉体或颗粒)、固液(粉体喷洒液体)的高精度混合、加热混合和湿造粒。
